LCD屏顯示圖片習題

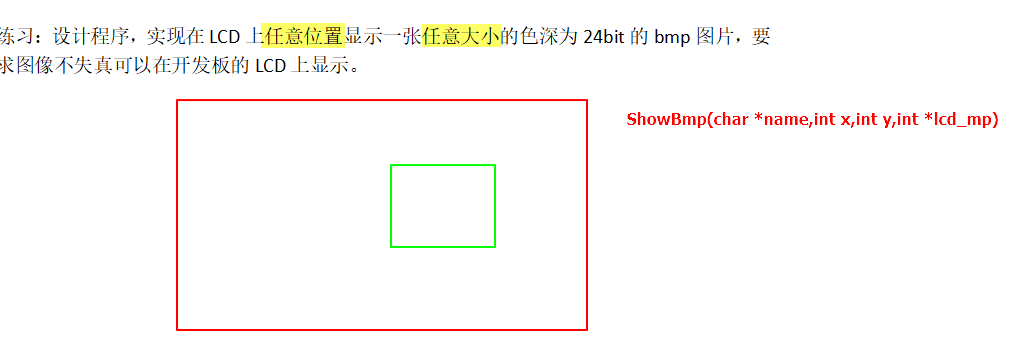

題目

解析

​ 該題的顯著要求有兩個，一是任意位置，二是任意大小。為滿足這兩個要求得先讀取並記錄bmp數據，且bmp文件屬於普通文件，所以選擇標準IO函數fopen()打開bmp，並用結構體變數進行記錄；然後為了提升用戶使用體驗，即bmp在顯示時不會出現黑線，對LCD屏進行記憶體映射，最後使用獲取到的x1和y1作為迴圈條件，完成任意大小的bmp在任意位置顯示。

代碼完整展示

/*******************************************************************
*
*	file name:	ShowBmp.c
*	author	 :  [email protected]
*	date	 :  2024/05/13
*	function :  該案例是掌握LCD屏顯示圖片的基本原理
* 	note	 :  None
*
*	CopyRight (c)  2023-2024   [email protected]   All Right Reseverd
*
* *****************************************************************/

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/mman.h>
#include <stdlib.h>

//取消位元組對齊
#pragma pack(1)

// 定義BMP文件頭部結構
typedef struct{
	unsigned short bfType;
	unsigned int   bfSize;
	unsigned short bfReserved1;
	unsigned short bfReserved2;
	unsigned int   bfOffBits;
}BITMAPFILEHEADER;

typedef struct{
	unsigned int biSize;
	int biWidth;				//寬
	int biHeight;				//高
	unsigned short biPlanes;
	unsigned short biBitCount;	//色深
	unsigned int biCompression;
	unsigned int biSizeImage;
	int biXPelsPerMeter;
	int biYPelsPerMeter;
	unsigned int biClrUsed;
	unsigned int biClrImportant;
}BITMAPINFOHEADER;

//恢復位元組對齊
#pragma pack()

/********************************************************************
*
*	name	 :	ShowBmp
*	function :  實現任意圖片大小在任意位置進行顯示
*	argument :
*				@fname  :需要顯示的圖片文件路徑
				@x1 	:圖片顯示位置的橫坐標
				@y1		：圖片顯示位置的橫坐標
*
*	retval	 :  調用成功返回0,否則返回-1;
*	author	 :  [email protected]
*	date	 :  2024/05/13
* 	note	 :  none
*
* *****************************************************************/
int ShowBmp(const char *fname,int x1,int y1)
{

	//1.打開待顯示的BMP圖像  fopen
	FILE * bmp_fp = fopen(fname,"rb");
	if (NULL == bmp_fp)
	{
		return -1;
	}

	//2.讀取BMP文件的圖像信息，獲取BMP的寬和高
	BITMAPINFOHEADER headerinfo;
	BITMAPFILEHEADER fileinfo;
	fseek(bmp_fp,14,SEEK_SET);
	fread(&headerinfo,1,40,bmp_fp); //讀取40位元組
	printf("bmp width = %d,height = %d\n",headerinfo.biWidth,headerinfo.biHeight);
	//3.讀取BMP圖片的顏色分量  800*480*3
	char *bmp_buf= calloc(1,3*(headerinfo.biWidth)*(headerinfo.biHeight));
	fread(bmp_buf,1,3*(headerinfo.biWidth)*(headerinfo.biHeight),bmp_fp);

	//4.關閉BMP
	fclose(bmp_fp);

	//5.打開LCD   open
	int lcd_fd = open("/dev/fb0",O_RDWR);


	//6.對LCD進行記憶體映射  mmap
	int * lcd_mp = (int *)mmap(NULL,4*800*480,PROT_READ|PROT_WRITE,MAP_SHARED,lcd_fd,0);

	//7.迴圈的把BMP圖像的顏色分量依次寫入到LCD的像素點中
	int i = 0;
	int data = 0;

	//設置圖片位置的關鍵在於迴圈條件，且要註意映射時需要從圖片最後一行開始
	for (int y = 480 - (480 - headerinfo.biHeight - y1) - 1; y >= y1; y--)
	{
		for (int x = x1; x < headerinfo.biWidth + x1; ++x)
		{
			//把BMP圖片的一個像素點的顏色分量轉換為LCD屏幕的一個像素點的顏色分量格式  ARGB <--- BGR
			data |= bmp_buf[i];			//B
			data |= bmp_buf[i+1]<<8;	//G
			data |= bmp_buf[i+2]<<16;  	//R

			lcd_mp[800*y + x] = data;  //BGR BGR BGR ....

			i+=3;
			data = 0;
		}
	}

	//8.關閉LCD
	close(lcd_fd);
	munmap(lcd_mp,800*480*4);

	return 0;
}
int main(int argc, char const *argv[])
{
	int x1 = 0, y1 = 0;
	//獲取用戶想要的圖片顯示位置
	printf("Please input x1 = \n");
	scanf("%d", &x1);
	printf("Please input y1 = \n");
	scanf("%d", &y1);
	//調用顯示函數
	ShowBmp(argv[1],x1,y1);

	return 0;
}
