vivo 互聯網客戶端團隊- Xu Jie

日益新增的機型，給開發人員帶來了很多的適配工作。代碼能不能統一、apk能不能統一、物料如何選取、樣式怎麼展示等等都是困擾開發人員的問題，本方案就是介紹不同機型的共線方案，打消開發人員的疑慮。

一、日益紛繁的機型帶來的挑戰

1.1 背景

科技是進步的，人們對美的要求也是逐漸提升的，所以才有了現在市面上形形色色的機型

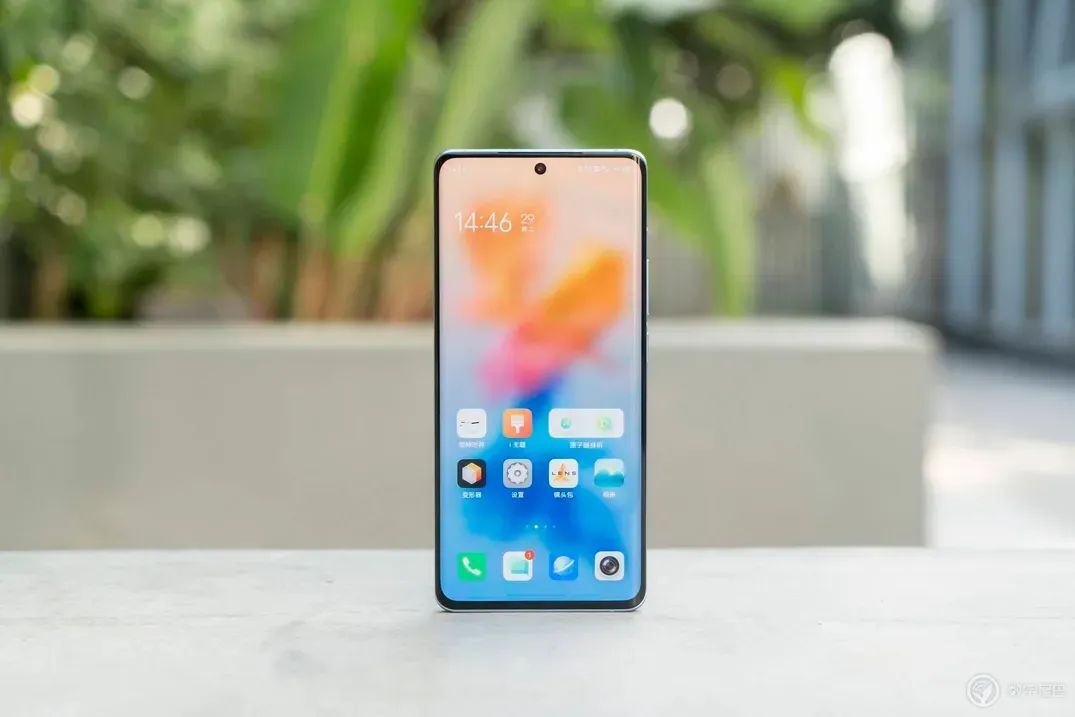

（1）比如vivo X60手機採用纖薄曲面屏設計，屬於直板機型。

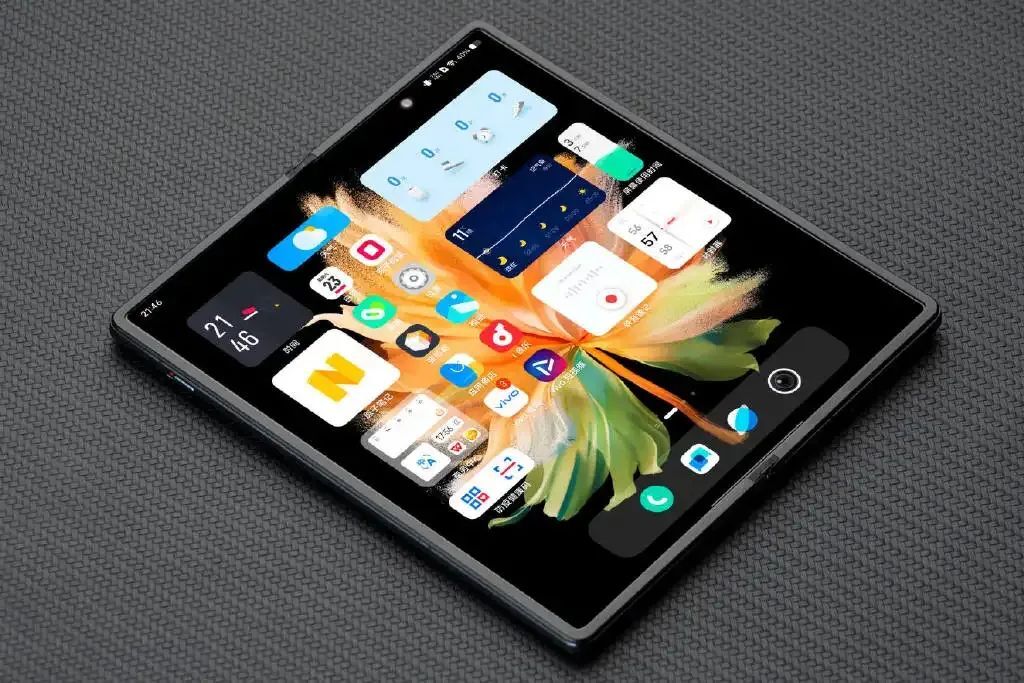

（2）比如vivo 摺疊屏高端手機，提供更優質的視覺體驗，屬於摺疊屏機型。

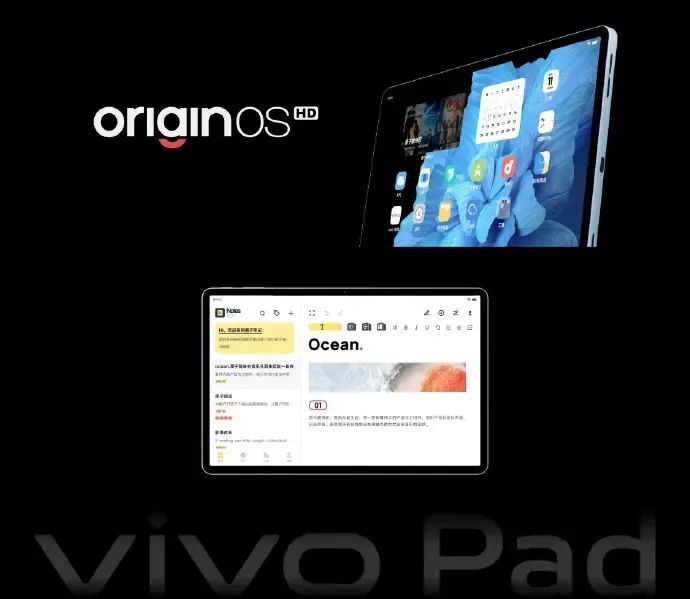

（3）比如vivo pad，擁有優秀的操作手感和高級的質感，屬於平板機型。

1.2 我們的挑戰

在此之前，我們主要是為直板手機去服務，我們的開發只要適配這種主流的直板機器，我們的UI主要去設計這種直板手機的效果圖，我們的產品和運營主要為這種直板機型去選擇物料。

可是隨著這種形形色色機型的出現，那麼問題就來了：

（1）開發人員的適配成本高了，是不是針對每一種機型，都要做個單獨的應用進行適配呢？

（2）UI設計師要做的效果圖要多了，是不是要針對每種機型都要設計一套效果圖呢？

（3）產品和運營需要選擇的物料更受限制了，會不會這個物料在一個機器上正常。在其他機器上就不正常了呢？

為什麼這麼說，下麵以開發者的角度來做介紹，把我們面臨的問題，做說明。

二、 開發者的窘境

2.1 全機型適配成本太高

日漸豐富的機型適配讓我們這些android開發人員疲於奔命，雖然可以按照要求進行適配，但是大屏幕的機型適配成本依然比較高，因為這些機型不同於傳統的直板手機的寬高比例（9:16）。所以有的應用乾脆就直接兩邊留白，內容區域展示在屏幕正中央，這種效果，當然很差。

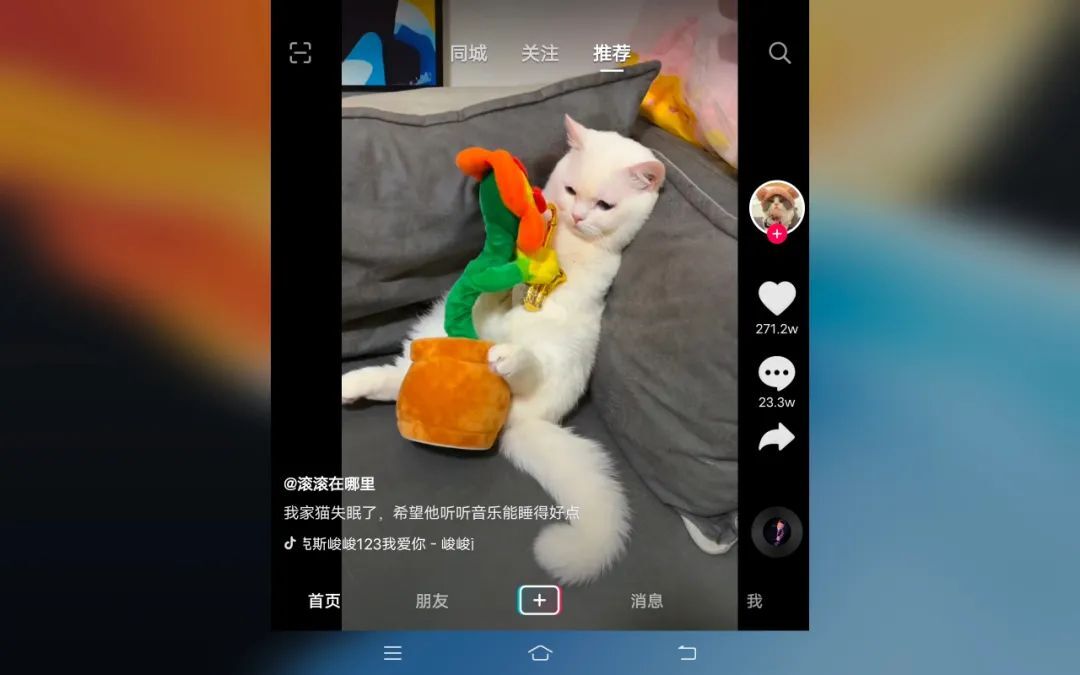

案例1：某個視頻APP頁面，未做pad上的適配，打開之後的效果如下，兩邊大量留白，是不可操作的區域。

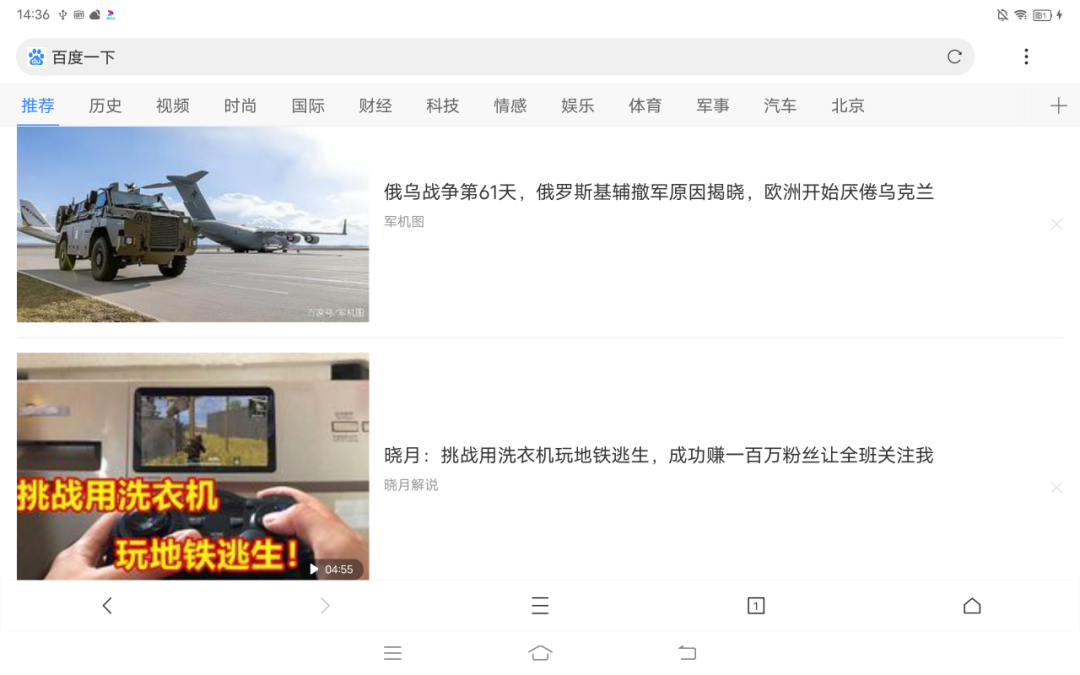

案例2：某新聞資訊類APP，在pad上的適配效果如下，可見的範圍內，信息流展示內容較少，圖片有拉伸、模糊的問題。

2.2 全機型適配成本高在哪

上面的案例其實只是錶面的問題之一，作為開發人員，需要考慮的因素有很多，首先要想到這些機型有什麼特點：

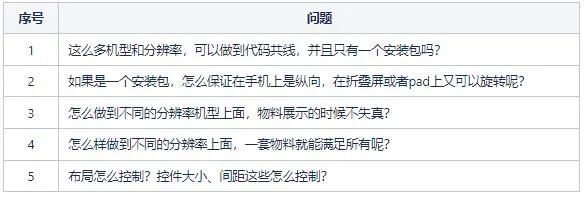

然後才是需要解決的問題：

三、尋找全機型適配方案之旅

3.1 方案討論與確定

頁面拉伸、左右留白是現象，這也是用戶的直接體驗。那麼這就是我們要改善的地方，所以現在就有方向了，圍繞著 “如何在可見區域內，展示更多的信息” 。這不是佈局的簡單重新排列組合，因為 方案絕對不是只有開發決定如何實現就可以怎麼實現的，一個apk承載著功能到用戶手裡涉及了多方角色的介入。產品經理需要整理需求、運營人員需要配置物料、發佈apk，測試需要測試等等，所以最終的方案不是一方定下來的，而是一個協調統一後的結果。

既然要去討論方案，那麼就要有依據，在此省略討論、評審、定稿的過程。

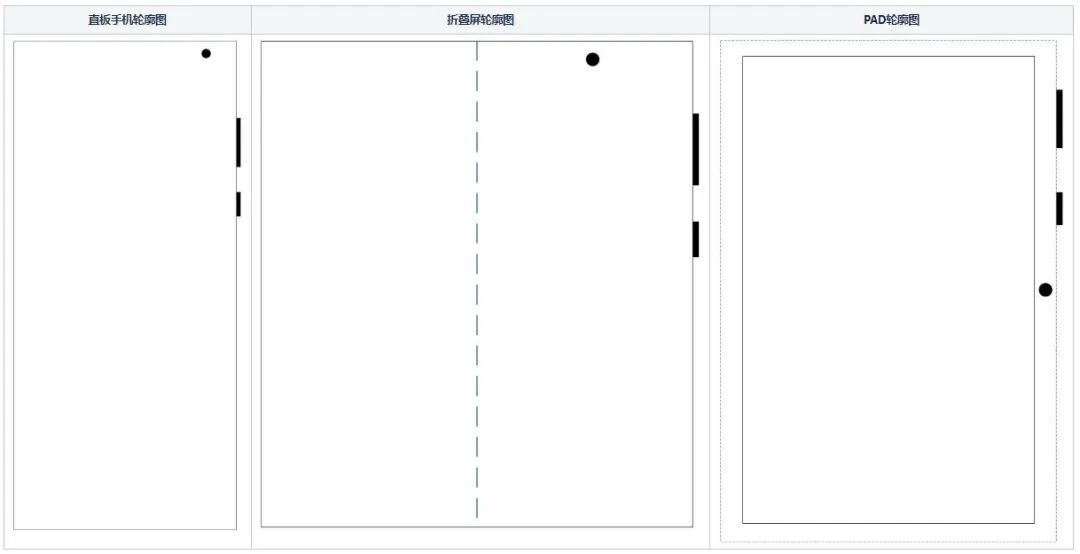

先來看看直板、摺疊屏、pad的外部輪廓圖，知道頁面形態如何。

3.2 方案落地示意圖

每個應用要展示的內容不一致，但是原理一致，此處就以下麵幾個樣式為基礎介紹原理。原則也比較簡單，儘可能展示更多內容，不要出現大面積的空白區域。

下麵沒有介紹分欄模式的適配，因為分欄的模式也可能被用戶關閉，最終成為全屏模式，所以說，可以選擇只適配全屏模式，這樣的適配成本較低。當然，這個也要根據自己模塊的情況來確定，比如微信，更適合左右屏的分欄模式。

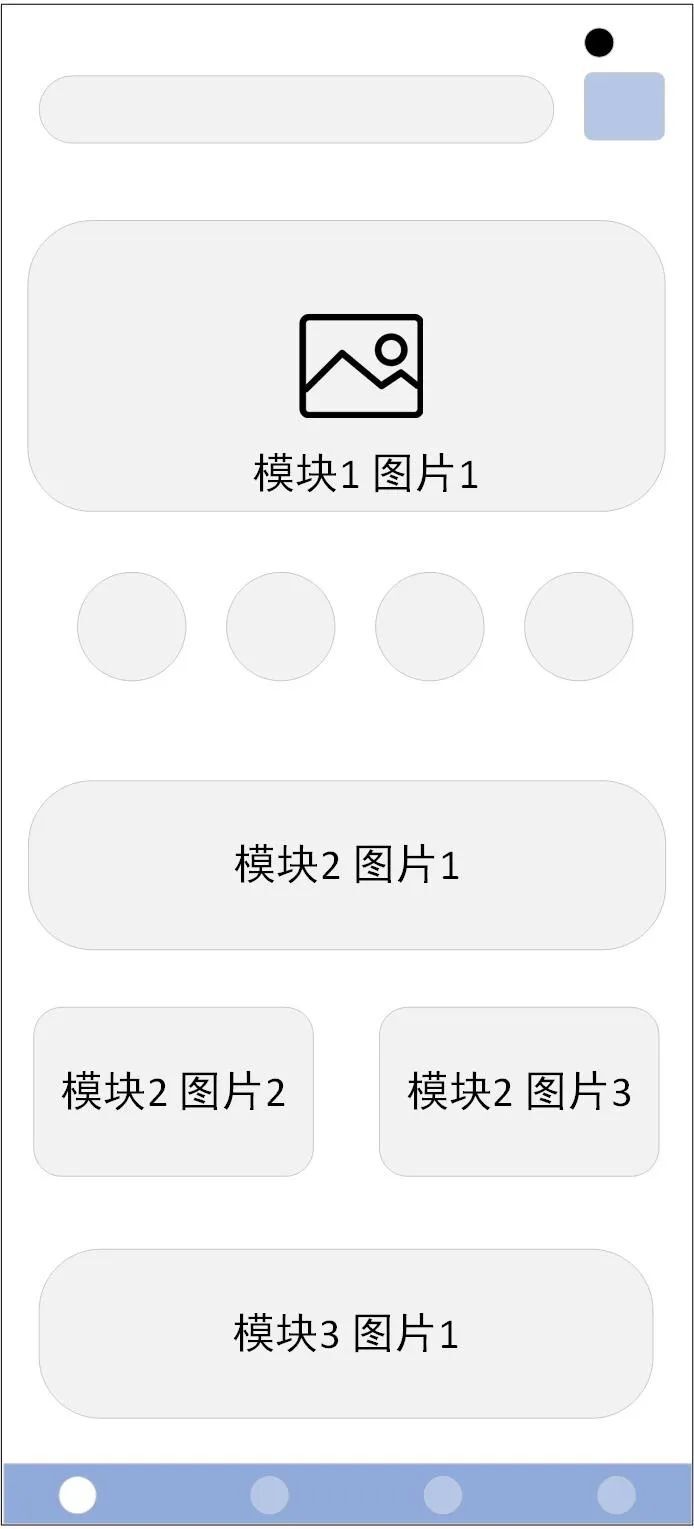

3.2.1 直板機型適配方案骨骼圖

直板機型，目前主流的機型，寬高比基本是9:16，可以最大限度地展示比較多的內容，比如下圖中的模塊1、模塊2、 模塊3的圖片。

3.2.2 摺疊屏機型適配方案骨骼圖

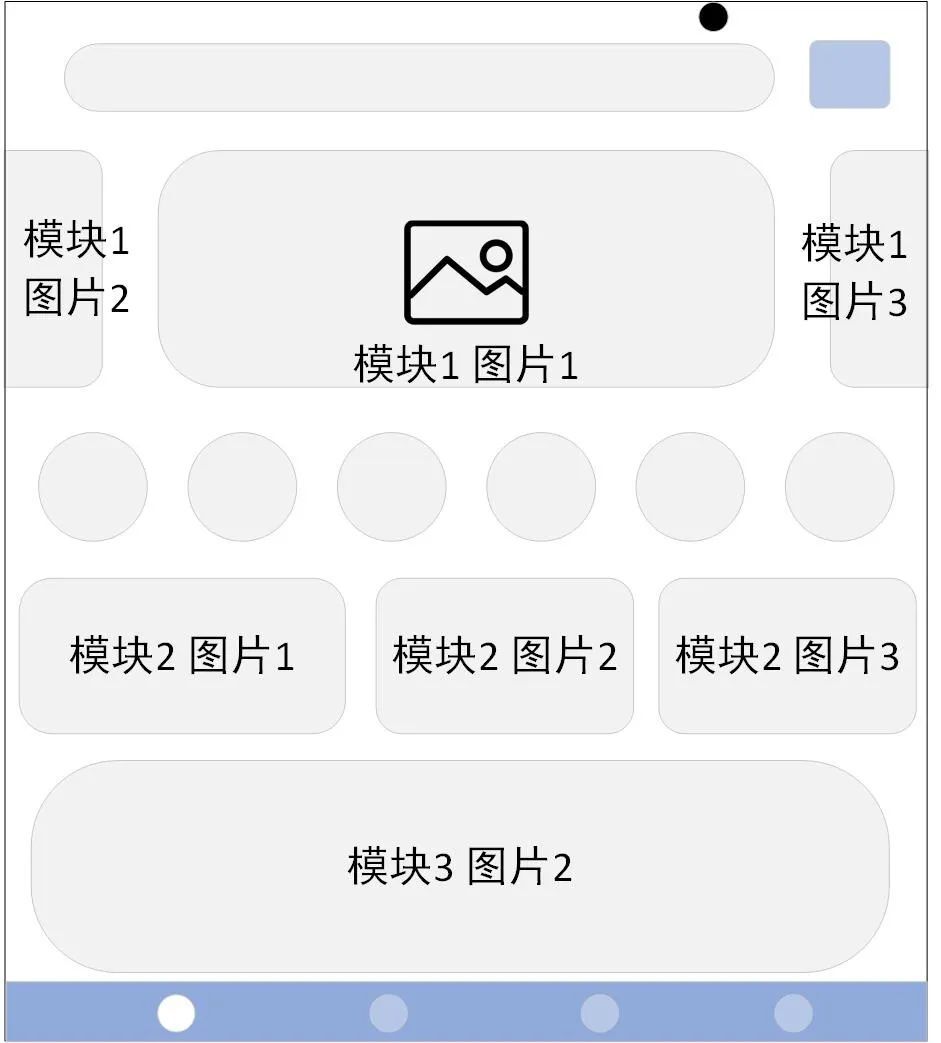

摺疊屏機型，屏幕可旋轉，但是寬高比基本是1:1，高度和直板機器基本差不多，可以達到2000px的像素，所以在縱向上，也可以最大限度地展示比較多的內容，比如下圖中的模塊1、模塊2、 模塊3的圖片。

3.2.3 PAD機型適配方案骨骼圖

pad平板，屏幕可旋轉，並且旋轉後的寬高比差異較大，縱向時，寬高比是5 : 8，橫向時，寬高比是8 : 5。

在pad縱向時，其實高度像素是足夠展示很多內容的，比如下圖中的模塊1、模塊2、 模塊3的圖片；

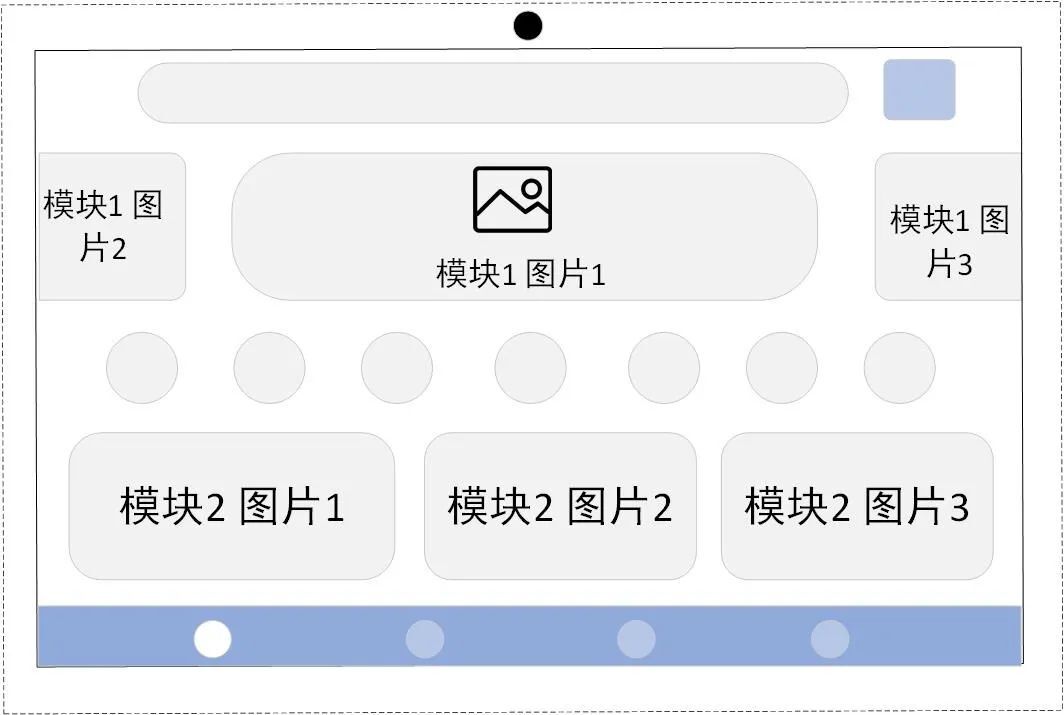

但是在pad橫向時，沒辦法展示更多的內容（倒是有個方案，最後再說），只能下圖中的模塊1、模塊2的圖片。

3.3 方案落地規範

3.3.1 一套代碼適配所有機型

確定一個apk能不能適配所有機型，首先要解決的是要符合不同機型的特性，比如直板手機只能縱向顯示，摺疊屏和pad支持橫豎屏旋轉。

描述如下：

（1）需求

• 直板屏：強制固定豎屏；
• 摺疊屏：外屏固定豎屏、內屏(大屏)支持橫豎屏切換；
• PAD端：支持橫豎屏切換；

我們需要在以上三端通過一套代碼實現上面的需求。

（2）橫豎屏切換

有以下2種方法：

• 方式1）

通過在AndroidManifest.xml中設置：android:screenOrientation屬性

a) android:screenOrientation="portrait"強制豎屏；

b) android:screenOrientation="landscape"強制橫屏；

c) android:screenOrientation="unspecified"預設值，可以橫豎屏切換；

方式2）

在代碼中設置：activity.setRequestedOrientation(****);

a) setRequestedOrientation(ActivityInfo.SCREEN_ORIENTATION_PORTRAIT); 設置豎屏；

b)setRequestedOrientation(ActivityInfo.SCREEN_ORIENTATION_LANDSCAPE); 設置橫屏；

c)setRequestedOrientation(ActivityInfo.SCREEN_ORIENTATION_UNSPECIFIED); 可以橫豎屏切換；

（3）不同設備支持不同的屏幕橫豎屏方式

1）直板屏：

因為是強制豎屏，所以，可以通過在AndroidManifest.xml中給Activity設置android:screenOrientation="portrait"。

2）摺疊屏：

外屏與直板屏是保持一致的，暫且不討論。但是內屏(大屏)要支持橫豎屏切換。如果是一套代碼，顯然是無法通過AndroidManifest文件來實現的。這裡其實系統框架已經幫我們實現了對應內屏時橫豎屏的邏輯。總結就是，摺疊屏可以與直板屏保持一致，在AndroidManifest.xml中給Activity設置android:screenOrientation="portrait"，如果切換到內屏時，系統自動忽略掉screenOrientation屬性值，強行支持橫豎屏切換。

3）PAD端：

當然了，並不是所有的項目對應的系統都會自動幫我們忽略screenOrientation屬性值，這時候就需要我們自己來實現了。

我們通過在Activity的基類中設置setRequestedOrientation(ActivityInfo.SCREEN_ORIENTATION_UNSPECIFIED)，發現確實能夠使當前頁面橫豎屏自由切換了。但是在啟動activity的時候遇到了問題。當我們從橫屏狀態A界面啟動一個acitivity的B界面時，發現B界面先是豎屏，然後切換到了橫屏（如圖1所示）。再試了多次依舊如此，肉眼可見的切換過程顯然不能滿足我們的需求。這說明通過java代碼動態調整橫豎屏的技術方向是行不通的。綜上所述，通過同一份代碼無法滿足PAD端和直板屏的互斥的需求。

那還有沒有其他方式呢。別忘了，我們Android打包全流程是通過gradle完成的，我們是不是可以通過切麵編程的思維，針對不同的設備打出不同的包。

方案確定了，在此進行技術驗證。

gradle編譯其中一個重要環節就是對依賴的aar、本地module中的AndroidManifest文件進行merge，最終輸出一份臨時的完整清單文件，存放在*/app/build/intermediates/merged_manifest/**Release/路徑下。

因此，我們可以在AndroidManifest文件merge完成之後對該臨時文件中的android:screenOrientation欄位值信息進行動態修改，修改完成之後再存回去。這樣針對pad端就可以單獨打出一份apk文件。

核心代碼如下：

//pad支持橫豎屏
def processManifestTask = project.tasks.getByName("processDefaultNewSignPadReleaseManifest");
if (processManifestTask != null) {
    processManifestTask.doLast { pmt ->
        def manifestPath = pmt.getMultiApkManifestOutputDirectory().get().toString() + "/AndroidManifest.xml"
        if (new File(manifestPath).exists()) {
            String manifest = file(manifestPath).getText()
            manifest = manifest.replaceAll("android:screenOrientation=\"portrait\"", "android:screenOrientation=\"unspecified\"");
            file(manifestPath).write(manifest)
            println(" =============================================================== manifestPath: " + manifestPath)
        }
    }
}

（4）apk的數量

到這裡為止，java代碼是完全一致，沒有區分的，關鍵就在於框架有沒有提供出忽略screenOrientation的能力，如果提供了，我們只需要輸出一個apk，就能適配所有機型，

如果沒有這個能力，我們就需要使用gradle打出額外的一個apk，滿足可旋轉的要求。

3.3.2 一套物料配所有機型

1、等比放大物料

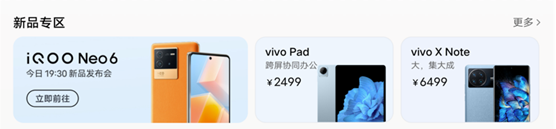

通過上面的落地方案的要求，對於模塊2的圖片，展示效果是不一樣的，如下圖：

（1）直板手機上面，模塊2的圖片1在上面，圖片2、3分佈於左下角和右下角

（2）摺疊屏或者pad上面，模塊2的圖片1在左邊，圖片2、3分佈於右側

（3）摺疊屏和pad上的模塊2的圖片，相對於直板手機來說，做了樣式的調整，上下的樣式改為了左右。圖片也做了對應的放大，保證橫向上可以填充整個屏幕的寬度。

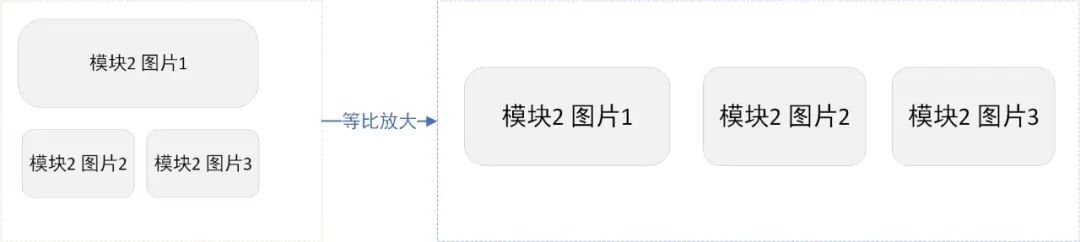

（4）為了形象地表示處理後的效果，看下下麵的示意圖即可。

2、高度不變，裁剪物料

對於模塊3的圖片，可以回顧3.2中的展示樣式，要求是

（1）直板手機上面，模塊3中圖片1的高度此處為300px。

（2）摺疊屏或者pad上面，模塊3的圖片1的高度也是300px，但是內容不能減少。

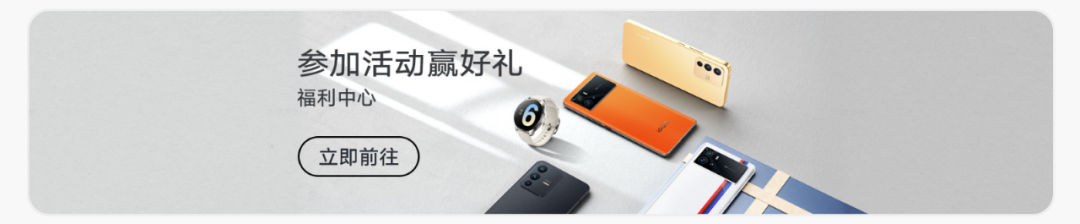

（3）解決方案就是提供一張原始大圖，假如規格為2400px*300px，在直板手機上左右進行裁剪，如下圖所示。摺疊屏和pad上面直接進行展示。而裁剪這一步，放在服務端進行，因為客戶端做裁剪，比較耗時。

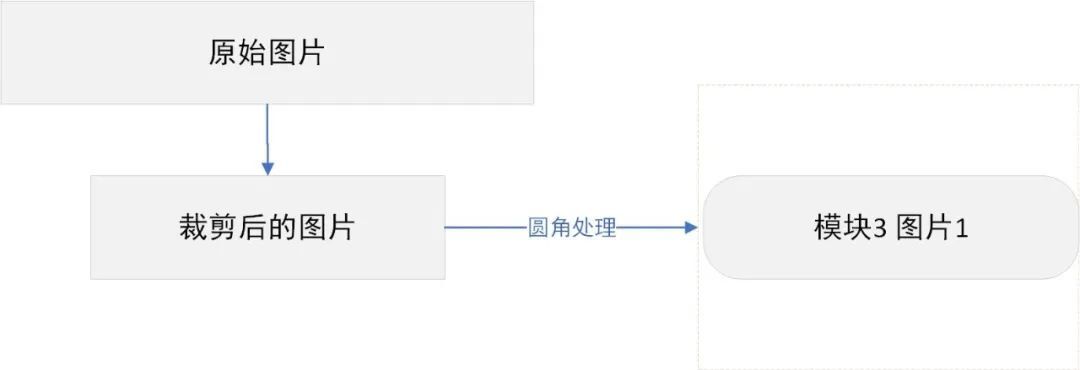

（4）為了形象地表示處理後的效果，看下下麵的示意圖即可。

3.3.4 無感刷新

無感刷新，主要是體現在摺疊屏的內外屏切換，pad的橫豎屏旋轉這些場景，如何保證頁面不會出現切換、旋轉時候的閃現呢？

（1）這就要提前準備好數據源，保證在頁面變化時，立即notify。

（2）我們的頁面列表最好使用recyclerview，因為recyclerview支持局部刷新。

（3）數據源驅動UI，千萬不要在UI層面判斷機型做UI的動態計算，頁面會閃屏，體驗不好。

3.4 方案落地實戰

上面介紹了不同機型的適配規範，這個沒有疑問之後，直接通過案例來看下具體如何實施。

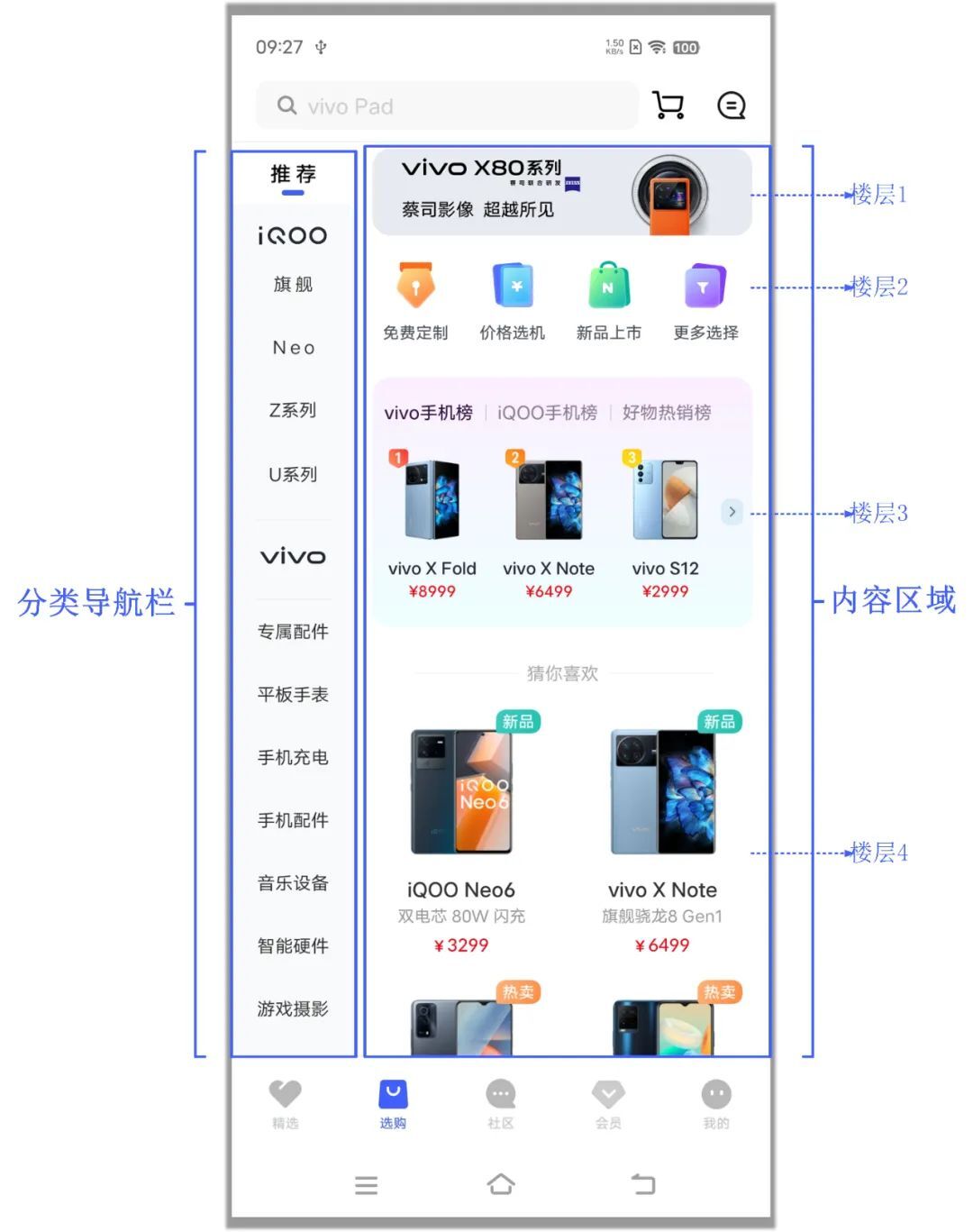

如上圖所示，選購頁可以大致分為 分類導航欄區域 和 內容區域，其中內容區域是由多個樓層組成。

3.4.1 UI如何設計的

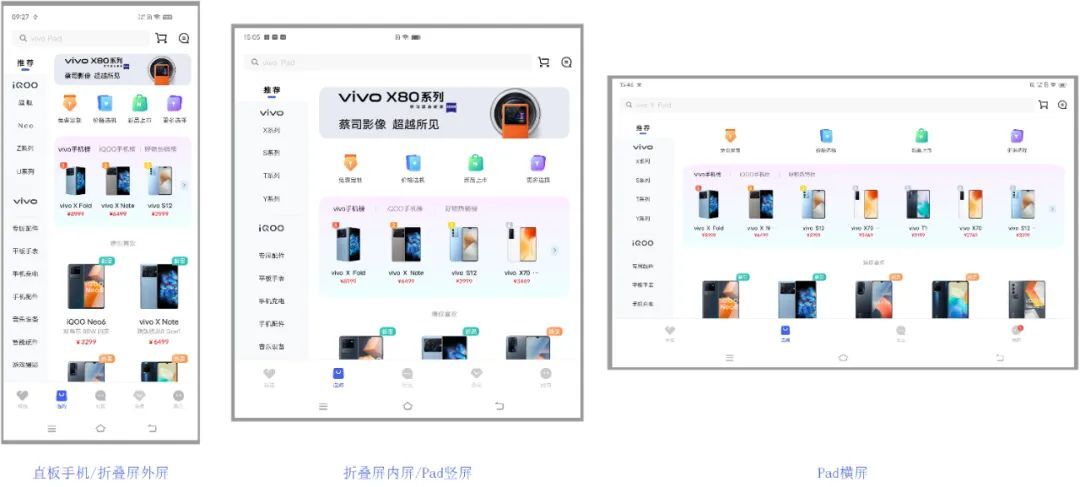

如圖所示，能夠直觀地感受到，從直板手機到摺疊屏內屏再到Pad橫屏，當設備的可顯示面積增大時，頁面充分利用空間展示更多的商品信息。

3.4.2 不同設備的區分方式

通過前面的簡單介紹，對選購頁的整體佈局及不同設備上的UI展示有所瞭解，下麵來看下如何在多個設備上實現一套代碼的適配。

首先第一步，要如何區分不同的設備。

在區分不同的設備前，先看下能夠從設備中獲得哪些信息？

1）解析度

2）機型

3）當前屏幕的橫、豎狀態

先說結論：

• 直板手機：通過解析度來區分
• 摺疊屏：通過機型和內外屏狀態來區分
• Pad：通過機型和當前屏幕的橫、豎狀態來區分

所以這裡根據這幾個特點，提供一個工具。

不同設備的區分方式。

/**
 * @function 判斷當前手機的屏幕是處於哪個屏幕類型：目前三個屏幕範圍：分別為 <= 528dp、528 ~ 696dp、> 696dp,對應的分別是正常直板手機、摺疊屏手機內屏和Pad豎屏、和Pad橫屏
 */
public class ScreenTypeUtil {

    public static final int NORMAL_SCREEN_MAX_WIDTH_RESOLUTION = 1584; // 正常直板手機：屏幕最大寬度解析度；Pad的解析度（1600*2560）， 1584 = 528 * 3， 528dp是UI在精選頁標註的直板手機範圍
    public static final int MIDDLE_SCREEN_MAX_WIDTH_RESOLUTION = 2088; // 摺疊屏手機：屏幕最大寬度解析度（1916*1964， 旋轉：1808*2072），2088 = 696 * 3， 2088dp是UI在精選頁標註的摺疊屏展開範圍
    public static final int LARGE_SCREEN_MAX_WIDTH_RESOLUTION = 2560; // 大屏幕設備：屏幕寬度暫定為 Pad的高度

    public static final int NORMAL_SCREEN = 0; // 正常直版手機屏幕
    public static final int MIDDLE_SCREEN = 1; // 摺疊屏手機內屏展開、Pad豎屏
    public static final int LARGE_SCREEN = 2;  // Pad橫屏

    public static int getScreenType() {
        Configuration configuration = BaseApplication.getApplication().getResources().getConfiguration();
        return getScreenType(configuration);
    }

    // 註意這裡的newConfig 在Activity、Fragment、View 中的onConfigurationChanged中獲得的newConfig傳入，如果獲得不了該值，可以使用getScreenType（）方法
    public static int getScreenType(@NonNull Configuration newConfig) {
        // Pad 通過機型標誌位及當前處於橫豎屏狀態 來判斷當前屏幕類型
        if (SystemInfoUtils.isPadDevice()) {
            return newConfig.orientation == Configuration.ORIENTATION_LANDSCAPE ? LARGE_SCREEN : MIDDLE_SCREEN;
        }
        // Fold摺疊屏 通過機型標誌及內外屏狀態 來判斷當前屏幕類型
        if (SystemInfoUtils.isFoldableDevice()) {
            return SystemInfoUtils.isInnerScreen(newConfig) ? MIDDLE_SCREEN : NORMAL_SCREEN;
        }
        // 普通手機 通過解析度判斷
        return AppInfoUtils.getScreenWidth() <= NORMAL_SCREEN_MAX_WIDTH_RESOLUTION ? NORMAL_SCREEN : (AppInfoUtils.getScreenWidth() <= MIDDLE_SCREEN_MAX_WIDTH_RESOLUTION ? MIDDLE_SCREEN : LARGE_SCREEN);
    }
}

3.4.3 實現方案

（1）數據源驅動UI改變的思想

對於直板手機來說，選購頁只有一種狀態，保持豎屏展示。

對於摺疊屏來說，摺疊屏可以由內屏切換到外屏，也就涉及到了兩種不同狀態的切換。

對於Pad來說，Pad支持橫豎屏切換，所以也是兩種不同狀態切換。

當屏幕類型、橫豎屏切換、內外屏切換時，Activity\Fragment\View 會調用onConfigurationChanged方法，因此針對直板手機、摺疊屏及Pad可以將數據源的切換放在此處。

無論是哪種設備，最多是只有兩種不同的狀態，因此，數據源這裡可以準備兩套：一種是Normal、一種是Width，對直板手機而言：因為只有一種豎屏狀態，因此只需要一套數據源即可；對摺疊屏而言：Normal存放的是摺疊屏外屏數據源，Width存放的是摺疊屏內屏數據源；對Pad而言：Normal存放的是Pad豎屏狀態數據源，Width存放的是Pad橫屏狀態數據源。

（2）內容區域

右側的內容區域是一個Fragment，在這個Fragment裡面包含了一個RecyclerView。

每個子樓層

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/root_classify_horizontal"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:orientation="vertical">

    <xxx.widget.HeaderAndFooterRecyclerView
        android:id="@+id/shop_product_multi_rv"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

</LinearLayout>

每個樓層也是一個單獨的RecyclerView，以樓層4為例，樓層4的每一行商品都是一個RecyclerView，每個RecyclerView使用GridLayoutManager來控制佈局的展現列數。

（3）數據源

以摺疊屏為例：針對每個子樓層的數據，在解析時，就先準備兩套數據源：一種是Normal、一種是Width。

在請求網路數據回來後，在解析數據完成後，存放兩套數據源。這兩套數據源要根據UI設計的規則來組裝，例如以摺疊屏的樓層4為例：

摺疊屏-外屏-樓層4：一行展示2個商品信息。

摺疊屏-內屏-樓層4：一行展示3個商品信息。

註意：這裡的2、3數字是UI設計之初就定下來的，每行商品都是一個RecyclerView，並且使用GridLayoutManager來控制其列數，因此這個2、3也是傳入到GridLayoutManager的列數值，這裡要保持一致。

子樓層的數據源解析

//這裡的normalProductMultiClassifyUiBeanList集合中存放了2個商品信息
for (ProductMultiClassifyUiBean productMultiClassifyUiBean : normalProductMultiClassifyUiBeanList) {
    productMultiClassifyUiBean.setFirstFloor(isFirstFloor);
    shopListDataWrapper.addNormalBaseUiBeans(productMultiClassifyUiBean);
}
//這裡的normalProductMultiClassifyUiBeanList集合中存放了3個商品信息
for (ProductMultiClassifyUiBean productMultiClassifyUiBean : widthProductMultiClassifyUiBeanList) {
    productMultiClassifyUiBean.setFirstFloor(isFirstFloor);
    shopListDataWrapper.addWidthBaseUiBeans(productMultiClassifyUiBean);
}

因此，到這裡就已經獲取了所需的數據源部分

（4）屏幕類型切換

還是以摺疊屏為例，摺疊屏外屏切換到內屏，此時Fragment會走onConfigurationChanged方法。

屏幕類型切換-數據源切換-更新RecyclerView。

public void onConfigurationChanged(@NonNull Configuration newConfig) {
    super.onConfigurationChanged(newConfig);
    //1、 首先進行內容區域中的RecyclerViewAdapter、數據源判空
    if (mRecyclerViewAdapter == null || mPageBeanAll == null) {
        return;
    }
    //2、判斷當前的屏幕類型，註意：這個地方是調用3提供的方法：ScreenTypeUtil.getScreenType(newConfig)
    // 直板手機、摺疊屏外屏
    if (ScreenTypeUtil.NORMAL_SCREEN == ScreenTypeUtil.getScreenType(newConfig)) {
        mPageBeanAll.setBaseUiBeans(mPageBeanAll.getNormalBaseUiBeans());
    } else if (ScreenTypeUtil.MIDDLE_SCREEN == ScreenTypeUtil.getScreenType(newConfig)) {
        if (SystemInfoUtils.isPadDevice()) {
            // Pad的豎屏
            mPageBeanAll.setBaseUiBeans(mPageBeanAll.getNormalBaseUiBeans());
        } else {
            // 摺疊屏的內屏
            mPageBeanAll.setBaseUiBeans(mPageBeanAll.getWidthBaseUiBeans());
        }
    } else {
        // Pad的橫屏、大解析度屏幕
        mPageBeanAll.setBaseUiBeans(mPageBeanAll.getWidthBaseUiBeans());
    }
    //獲取當前屏幕類型的最新數據源
    mRecyclerViewAdapter.setDataSource(mPageBeanAll.getBaseUiBeans());
    //數據源驅動樓層UI改變
    mRecyclerViewAdapter.notifyDataSetChanged();
}

通過onConfigurationChanged方法，能夠看到數據源是如何根據不同屏幕類型進行切換的，當數據源切換後，會通過notifyDataSetChanged方法來改變UI。

四、至簡之路的鑄就

大道至簡，遵循規範和原則，就可以想到如何對多機型進行適配，別陷入細節。

以這個作為指導思想，可以做很多其他的適配。下麵做些列舉，但不講解實現方式了。

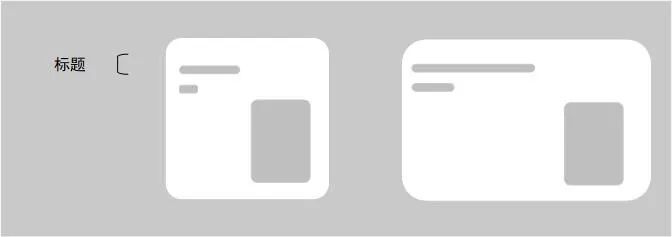

1、文字顯示區域放大

如下圖所示，標題的長度，在整個容器顯示寬度變寬的同時，也跟著一起變化，保證內容的長度可以自適應的變化。

2、彈框樣式的相容

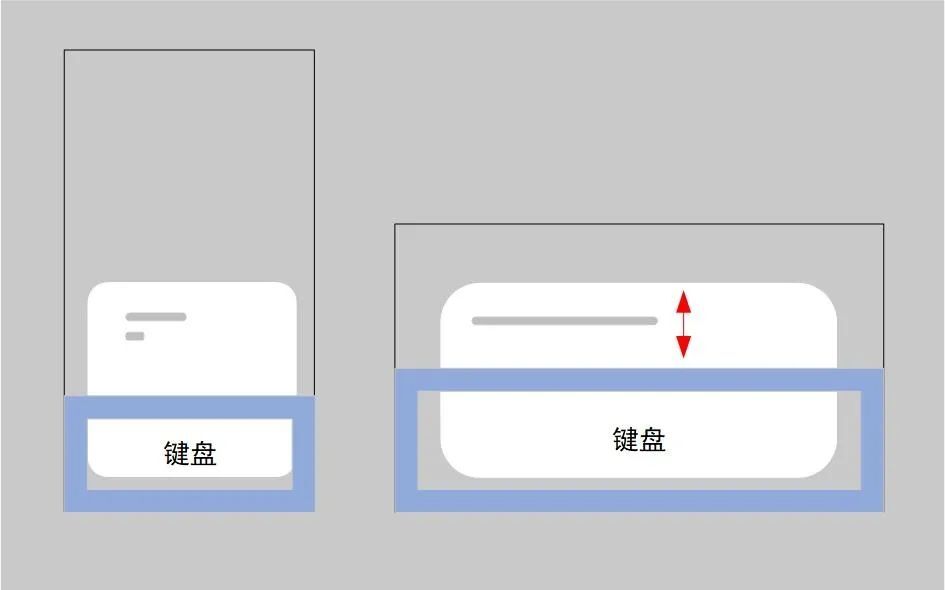

如下圖所示，藍色區域是鍵盤的高度，在屏幕進行旋轉的時候，鍵盤的高度也是變化的，此時可能會出現遮擋住原本展示的內容，此處的處理方式是：讓內容區域可以上下滑動。

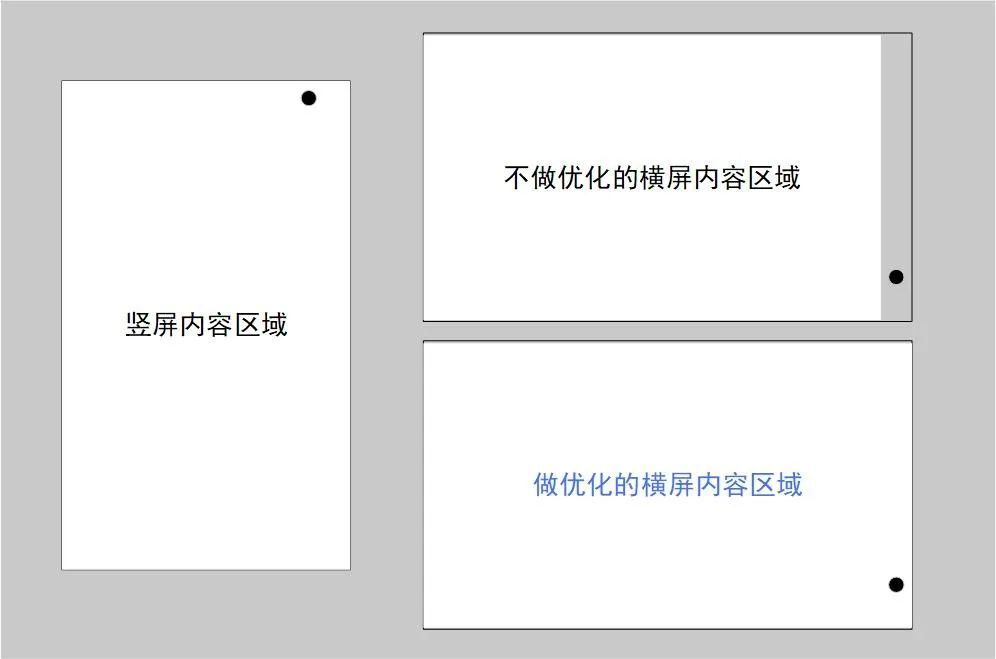

3、攝像頭位置的處理

如下圖所示，在屏幕旋轉之後，攝像頭可以出現在右下角，此時如果不對頁面進行設置，那麼就可能出現內容區域無法占據整個屏幕區域的問題，體驗比較差，此處的處理方式是：設置頁面沉浸式，攝像頭可以合理地覆蓋一部分內容。

五、我們擺脫困擾了嗎

5.1 解決原先的問題

通過前面的介紹，我們知道了，vivo官網的團隊針對摺疊屏和pad這種大屏，採取了全屏展示的方案，一開始的時候，我們遇到的問題也得到瞭解決：

（1）開發人員的適配成本高了，是不是針對每一種機型，都要做個單獨的應用進行適配呢？

Answer：按照全屏模式的設計方案，摺疊屏和pad也就是一種大尺寸的機器，開發人員判斷機型的解析度和尺寸，選擇一種對應的佈局展示就好了，只用一個應用就能搞定。

（2）UI設計師要做的效果圖要多了，是不是要針對每種機型都要設計一套效果圖呢？

Answer：制定一套規範，大於某個尺寸時，展示其他樣式，所有信息內容都按照這種規範來，不會出現設計混亂的情況。

（3）產品和運營需要選擇的物料更受限制了，會不會這個物料在一個機器上正常。在其他機器上就不正常了呢？

Answer：以不變應萬變，使用一套物料，適配不同的機型已經可以落地了，不用再擔心在不同的機器上展示不統一的問題。

5.2 我們還可以做什麼

5.2.1 我們的優點

摺疊屏和pad兩款機器，已經在市面上使用較長時間，各家廠商也紛紛採取了不同的適配方案來提升交互體驗，但是往往存在下麵幾個問題：

1、針對不同機型，採用了不同的安裝包。

這種方案，其實會增加維護成本，後期的開發要基於多個安裝包去開發，更加耗時。

2、適配了不同的機型，但是在一些場景下的樣式不理想。

比如有些APP做了分欄的適配，但是沒有做全屏的適配，效果就比較差，這裡可能也是考慮到了投入產出比。

3、目前的適配指導文檔對於開發人員來說指導性較弱。

各種適配指導文檔，還是比較偏向於官方，對於開發人員來說，還是無法提前識別問題，遇到問題還是要實際去解決，https://developer.huawei.com/consumer/cn/doc/90101

基於此，我們的優點如下：

1、我們只有一個安裝包。

我們是一個安裝包適配所有機型，每種機型的APP展示的樣式雖然不同，對於開發者來說，就是增加了一個樣式，思路比較清晰。

2、全場景適配。

不同機型的縱向、橫豎屏切換，都做到了完美適配，一套物料適配所有機型也是我們的一個特色。

3、有針對性地提供適配方案。

本方案是基於實際開發遇到的問題，進行的梳理，可以幫忙開發人員解決實際可能遇到的問題，具備更好的參考性。

5.2.2 我們還有什麼要改進

迴首方案，我們這裡做到的是使用全屏模式去適配不同機型，更多的適用於像京東、淘寶、商城等電商類APP上，實際上，現在有些非APP會採用分欄的形式做適配，這也是一種跟用戶交互的方式，本方案沒有提到分欄，後續分欄落地後，對這部分會再進行補充。
